هر آنچه در رابطه با سنسور ABS باید بدانید

فناوری‌هایی که مرتبط با ایمنی خودرو و سرنشینان داخل آن هستند، همیشه جذاب بوده‌اند، چه برای خریداران و چه برای تولیدکنندگان که رقابت سختی در این زمینه با یکدیگر دارند. سنسور ABS یکی از این دسته فناوری‌هایی است که امروزه به یکی از ملزومات و استانداردهای اجباری در هر خودرویی تبدیل شده است. اما این قابلیت در گذشته صرفاً به عنوان یک آپشن در خودروهای لوکس وجود داشت. سنسور ABS یا ترمز ضد قفل چیست و چه کارایی در خودرو دارد؟ در ادامه با تن پارت همراه باشید تا به این سوال پاسخ دهیم و با زبانی ساده وظیفه این قطعه را برای شما شرح دهیم.

سنسور ABS چیست؟

سیستم ترمز ضد قفل یا سیستم ABS یک سیستم ترمز پیشرفته است که معمولاً در خودروهای جدید و امروزی یافت می‌شود. سنسور ABS نوعی سرعت سنج است که سرعت چرخش چرخ ماشین را اندازه‌گیری می‌کند و اطلاعات آن را به ماژول کنترل موتور (ECM) خودرو منتقل می‌کند. سنسور ABS سنسور سرعت چرخ یا سنسور ترمز ABS نیز نامیده می شود. از آنجایی که همۀ چرخ‌ها با سرعت یکسان نمی‌چرخند، سنسورهای ABS سرعت هر چهار چرخ را به ECM گزارش می‌دهند که بر اساس آن ECM تعیین می‌کند که آیا چرخ‌ها قفل شوند یا خیر. استفاده از ترمز ABS سریع‌تر از ترمزهای دستی است.

پیکربندی‌های قدیمی‌تر ABS دارای سنسورهایی در خارج از توپی چرخ در قسمت‌هایی مانند بند فرمان و محفظه دیفرانسیل بودند. سنسور ABS به یک چرخ دنده متصل می‌شود. حلقه بر روی قطعاتی مانند روتور ترمز و درام ترمز نصب می‌شود. سنسورهای ABS در سیستم‌های جدیدتر، در خود مجموعۀ توپی چرخ نصب می‌شوند. بسته به نوع سیستم ترمز، وسایل نقلیه ممکن است یک یا حداکثر چهار سنسور ABS داشته باشند.

سنسور ABS معمولاً از یک حلقه دندانه‌دار و یک آهنربا در داخل یک سیم پیچ تشکیل شده است. تماس بین حلقه و آهنربا، یک میدان الکتریکی ایجاد می‌کند که به همین دلیل نیز یک سیگنال تولید می‌شود. سپس این سیگنال به سیگنال دیجیتال تبدیل شده و به کنترلر ABS ارسال می‌شود. سپس کنترلر سرعت هر چرخ را بر اساس آن تعیین می‌کند.

سنسور ABS سنسور اصلی است که قدرت ترمز خودرو را کنترل می‌کند. سنسور، اطلاعات چرخشی را به ECM ارسال کرده تا سیگنال قفل شدن یکی از لاستیک‌ها را نشان دهد، در این صورت، کامپیوتر مقدار نیروی ترمز اعمال شده به چرخ مورد نظر را کاهش می‌دهد. بسیاری از خودروهای مدرن دارای سنسورهای ABS هستند که با سیستم‌های کنترل کشش الکترونیکی و سیستم‌های کنترل پایداری تعامل دارند تا ایمنی خودرو را تضمین کنند.

انواع سنسور ABS

سنسور سرعت چرخ ABS در چرخ، پشت روتور ترمز قرار دارد، اما برخی از آن‌ها مستقیماً روی محور قرار می‌گیرند. هر خودرو دارای تعداد متفاوتی از سنسورهای سرعت چرخ ABS است. اگر سیستم دارای چهار سنسور سرعت چرخ ABS باشد، یک سنسور در هر چرخ، پشت روتور وجود خواهد داشت. سیستم‌های دارای سه سنسور به جای هر یک از چرخ‌های عقب، یک سنسور در هر چرخ جلو و دیگری در محور عقب دارند. نوع ABS تعیین می‌کند که وسیله نقلیه دارای چند سنسور است. در اینجا چهار پیکربندی ABS وجود دارد.

1. ABS دو کاناله و چهار سنسور: یک سنسور روی هر چرخ قرار دارد، اما یک کانال در جلو و یکی برای عقب وجود دارد. هنگامی که هر سنسور سرعت قفل شدن چرخ را تشخیص می‌دهد، ABS در آن قسمت از خودرو درگیر می‌شود.
2. ABS سه کاناله و سه سنسوری: یک سنسور در هر چرخ جلو و یکی در محور عقب قرار دارد. در حالی که چرخ‌های عقب به‌طور همزمان نظارت می‌شوند، چرخ‌های جلو به‌طور جداگانه ارزیابی می‌شوند.
3. ABS سه کاناله و چهار سنسوری: در حالی که سنسورهایی در هر چرخ وجود دارد، چرخ‌های عقب روی یک کنترلر کار می‌کنند.
4. ABS چهار سنسوری: یک سنسور در هر چرخ قرار دارد و به‌طور جداگانه نظارت می‌شود. این رایج‌ترین پیکربندی با وسایل نقلیه مدرن و امروزی است.

سنسور ABS جک S5

سنسور ABS جک J5

بررسی قیمت جهانی سنسور ABS

میانگین هزینه تعویض سنسور سرعت چرخ ABS بین ۲۰۰ تا ۴۰۰ دلار آمریکا برای هر سنسور بسته به مدل خودرو و هزینه نیروی کار است. می‌توانید انتظار داشته باشید که حدود ۱۰۰ تا ۱۵۰ دلار برای سنسور سرعت چرخ و ۱۰۰ تا ۳۰۰ دلار دیگر برای دستمزد بپردازید. سنسورهای سرعت چرخ ABS در وسایل نقلیه لوکس اغلب ممکن است هزینه بیشتری داشته باشند، به علاوه کار بر روی برخی از مدل‌ها سخت‌تر است که هزینه دستمزد را افزایش می‌دهد.



علائم خرابی سنسور ABS

با گذشت زمان، قرار گرفتن در معرض زباله‌های جاده و سایر ناخالصی‌ها، می‌تواند باعث از کار افتادن سنسور ABS شود. تمیز کردن و بازرسی سنسورها در فواصل زمانی مشخص شده در دفترچه راهنمای کاربر، برای عملکرد بهینه آن حیاتی است. یکی از نشانه‌های اصلی نقص سنسور ABS شامل روشن شدن چراغ ABS یا چراغ کنترل کشش در صفحه کیلومتر شمار خودروی شما است.

لازم به ذکر است که سنسور ABS ممکن است همیشه مقصر مشکلات مربوط به ترمز کردن نباشد. سیم‌کشی یا کانکتورها نیز ممکن است خراب شوند و سیگنال‌های لازم را به ECM ارسال نکنند. بنابراین، قبل از بررسی و تعویض سنسور ABS، تمرین خوبی است که قطعات مربوط به آن را بررسی کرده و از درستی عملکرد آن‌ها، مطمئن شوید.

در زیر علائم رایج خرابی سنسور ABS مورد بررسی بیشتر قرار می‌گیرند:

روشن شدن چراغ هشدار ABS

شایع‌ترین علائم یک سنسور ABS خراب، چراغ هشدار ABS روی داشبورد، پدال ترمز ضربان دار، از دست دادن ترمزهای ضد قفل یا از دست دادن کنترل کشش است. همچنین ممکن است متوجه چراغ‌های هشدار دیگری مانند چراغ چک موتور یا چراغ کنترل کشش روی داشبورد شوید. همان‌طور که می‌بینید، در واقع راه‌های زیادی برای تشخیص خرابی سنسور ABS وجود ندارد. این عمدتاً به این دلیل است که ماژول کنترل ABS چراغ هشدار ABS را روشن می‌کند و سیستم را برای جلوگیری از تصادف غیرفعال می‌کند و عمدتاً شما از این طریق می‌توانید به راحتی تشخیص دهید که سنسور ضد قفل خودرو خراب شده است.

داشبورد و صفحه کیلومتر شمار خودرو، حاوی انواع مختلفی از چراغ‌های هشدار مهم است که به شما در مورد خطر هشدار می‌دهد. هنگامی که سنسور سرعت چرخ ABS از کار می‌افتد، چراغ ABS احتمالاً یکی از اولین نشانه‌هایی است که از طریق آن متوجه خرابی سنسور سرعت چرخ ABS خواهید شد. در موارد نادر، سنسورهای سرعت چرخ ABS معیوب می‌توانند باعث توقف ثبت سرعت سنج خودرو نیز بشوند.

تاثیر خرابی سنسور ABS بر پدال ترمز

سنسورهای ABS سرعت هر چرخ را اندازه‌گیری می‌کنند و اگر یکی از سنسورهای ABS خراب شده باشد، سرعت اشتباه را روی یک یا چند چرخ می‌خواند. این باعث می‌شود که ماژول کنترل ABS فریب بخورد و فکر کند ماشین روی سطحی لغزنده، می‌لغزد. این موضوع باعث می‌شود که ABS و کنترل کشش به کار بیفتند و با احساس ضربان دار یا پمپاژ پدال ترمز هنگام ترمزگیری، آن را احساس خواهید کرد.

خاموش شدن ترمز ABS

همچنین هنگامی که یک سنسور چرخ ABS از کار می‌افتد، باعث می‌شود ترمزهای ضد قفل از کار بیفتند. از اینجا، ماژول کنترل الکترونیکی خودرو دریافت اطلاعات ارزشمند از سنسور را متوقف می‌کند. کامپیوتر خودرو برای تعیین اینکه آیا چرخ‌ها قفل شده‌اند و نیاز به پشتیبانی دارند، به این اطلاعات متکی است. از آنجایی که سیستم نمی‌داند چه اتفاقی افتاده است، ABS تا زمانی که درست شود، خاموش می‌شود.

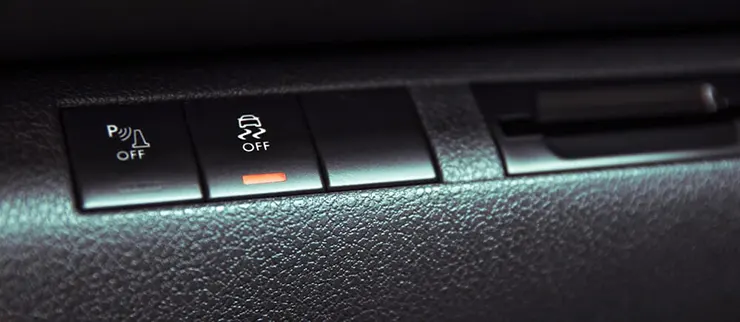

از دست دادن کشش یا کنترل پایداری

در زمان خرابی سنسور ABS، نه تنها می‌توانید ترمزهای ضد قفل را از دست بدهید، بلکه عملکردهای دیگری مانند کنترل پایداری، کنترل کشش، ثبات غلتشی و کمک به حرکت در سربالایی را نیز از دست می‌دهید. هنگامی که سنسور ارسال اطلاعات را متوقف می‌کند، کامپیوتر این سیستم‌ها را نیز خاموش می‌کند. با این حال، حتی زمانی که چراغ ABS روشن نیست، می‌توانید مشکلاتی از این دست را تجربه کنید. اگر برای حفظ کشش در شرایط آب و هوایی نامناسب تلاش می‌کنید یا هنگام ترمز سریع متوجه مشکلات مربوط به هندلینگ می‌شوید، سنسور سرعت چرخ ABS ممکن است مقصر اصلی این مشکلات باشد. همچنین ممکن است به دلیل اتصالات سیم کشی آسیب دیده از سنسور به ECM نیز این مشکلات ایجاد شود.



جمع‌بندی

اگر خودروی شما هر یک از علائم سنسور ABS را در بالا تجربه می‌کند، اما احساس می‌کنید دانش لازم برای تشخیص درست آن را ندارید، وقت آن است که آن را نزد مکانیک ببرید. با توجه به اینکه سنسورهای ABS در محلی در معرض آب و گرد و غبار نصب می‌شوند، برداشتن سنسور قدیمی می‌تواند دشوار باشد و اگر دانش لازم را ندارید، ممکن است به کمک یک مکانیک مجرب نیاز داشته باشید. با این حال، اگر تجربه خوبی از کار بر روی اتومبیل دارید، ممکن است بتوانید خودتان سنسور را تعویض کنید. تعویض سنسور ABS معمولاً خیلی گران نیست، اما هزینه دقیق آن به برند و مدل ماشین شما بستگی دارد.



پرسش و پاسخ

آیا می توان با سنسور ABS خراب رانندگی کرد؟

اگر سنسور ABS شما معیوب است، به این معنی است که سیستم ترمز ضد قفل (ABS) خودروی شما به درستی کار نخواهد کرد. از نظر فنی می‌توانید با سنسور ABS خراب رانندگی کنید، اما توصیه نمی‌شود. هنگام رانندگی، ایمنی باید اولویت اول شما باشد، بنابراین اگر سنسور ABS مشکل دارد، بهتر است در اسرع وقت آن را تعمیر کنید.

آیا سنسورهای ABS را می توان تمیز کرد؟

می‌توانید سنسور ABS را تمیز کنید، اما بعید است که مشکل را حل کند. مشکلات الکتریکی و مدارهای باز، رایج‌ترین دلیل خرابی سنسورهای ABS است.

علت خراب شدن سنسورهای ABS چیست؟

چند چیز وجود دارد که می‌تواند باعث خرابی سنسورهای ABS شود. یکی از آن‌ها تجمع کثیفی و زباله روی سنسور یا در کانکتور است. این می‌تواند در طول زمان اتفاق بیفتد زیرا سنسور در یک منطقه بسیار در معرض آلودگی قرار گرفته، به خصوص اگر در منطقه‌ای با گردوغبار یا خاک زیاد زندگی می‌کنید. احتمال دیگر خوردگی است که در صورت ورود آب به سیستم ممکن است رخ دهد. در نهایت، آسیب فیزیکی به خود سنسور نیز می‌تواند باعث از کار افتادن آن شود.

آیا سنسور ABS روی شتاب تاثیر می گذارد؟

اگرچه کاملاً بعید است، اما غیرممکن نیست. سنسورهای ABS برای سیستم کنترل کشش نیز استفاده می‌شوند و اگر چرخ سرعت چرخ را اشتباه بدهد، می‌تواند به عنوان یک ویژگی ایمنی، قدرت موتور را کاهش دهد.
